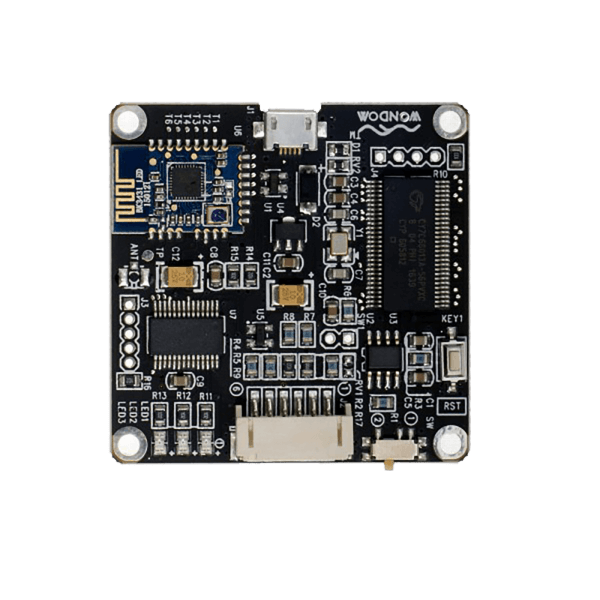

Wondom ICP3 Programmer

Programmierboard ICP3 für Wondom DSP- Produkte mit eingebauter Fernbedienungsfunktion per Bluetooth (Android / iOS App benötigt)

Einfache Installation. Das Board wird zuverlässig von SigmaStudio, wie auch von den kommenden WONDOM DSP- Editoren, erkannt.

• Anschluss an PC über USB / Micro- USB Kabel
• Anschluss an das DSP- Board über das beigelegte, verpolungssichere Flachbandkabel
• Reset- Taster

Die frei erhältliche Programmier- Software "SigmaStudio" steht auf der Analog Devices Homepage zum Download zur Verfügung. Den Link dazu finden Sie unter dieser Beschreibung.

Zur Fernbedienung der verwendeten WONDOM DSP- Produkte muss die kostenlose App "MIUmax" aus dem jeweiligen Android oder Apple iOS Store bezogen werden. Weitere Informationen finden Sie in der angehängten PDF Datei "Android /iOS App installieren" zum download. Aktuell funktioniert leider nur sehr eingeschränkt die Android App. Ein Update der Apps steht ab Mitte/Ende Januar 2020 im Google Play Store, bzw. Apple App Store zur Verfügung.

Mögliche Funktionen, je nach angeschlossenem DSP:

• Gesamtlautstärke
• Lautstärke pro Kanal
• Übergangsfrequenz pro Kanal
• Phasenlage (0/180 Grad)
• Equalizer
• Delay

Vorgehensweise zur Installation des USBi Treibers (für Windows 64Bit Systeme):

• SigmaStudio auf dem PC installieren
• Im SigmaStudio Installationsverzeichnis in den Unterorder "USB Drivers", dann in den Ordner "x64" wechseln
  (Standard Installationsverzeichnis in Windows 10: C:\Programme\Analog Devices\SigmaStudio *.**)
• Die Installation der USBi Treiber startet man per Doppelklick auf die sich in diesem Ordner befindende Datei "dpinst.exe"
• Die Installation durch bestätigen der folgenden Anfragen durchführen
• Nach Abschluss der Installation kann das Programmierboard verwendet werden. Das Board besitzt keine optischen Bereitschaftsanzeige in Form einer LED oder ähnlichem.

  Treiberinstallation überprüfen:
• Das Programmierboard muss mit dem PC verbunden sein
• Den Windows Gerätemanager öffnen und den Knotenpunkt "Universal Serial Bus Controllers" aufklappen
• Dort sollte der Eintrag "Analog Devices USBi (programmed)" zu finden sein.

  Funktionaler Test:
• Starten Sie SigmaStudio mit angeschlossenem Programmierboard
• Öffnen Sie in SigmaStudio die Demo Datei. Download Link weiter unten auf dieser Seite
• Wählen Sie im Projektfenster den Reiter "Hardware Configuration"
• Das Feld "USB" sollte grün hinterlegt sein. Beim Betätigen des Reset- Tasters auf dem Programmer muss das Feld kurzzeitig auf rot wechseln
