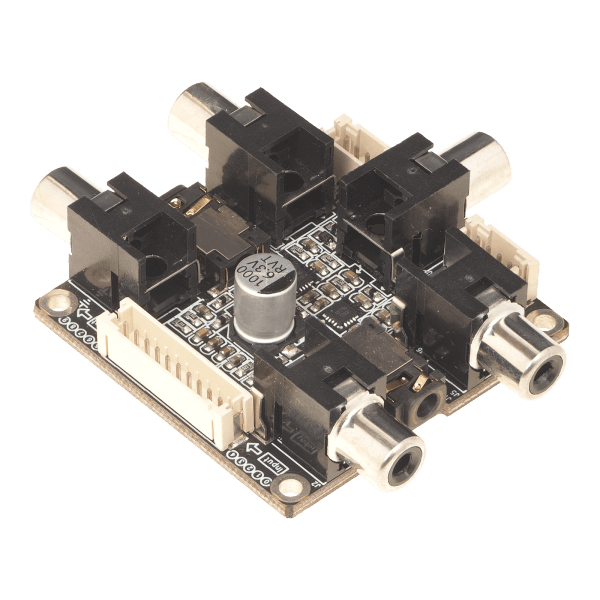

WONDOM APM3 AA-AA11428 – Interface-Erweiterungsboard für den APM2 DSP

Das WONDOM APM3 ist ein kompaktes Interface-Erweiterungsboard für das DSP-Kernelboard APM2 AA-AP23122. Es ergänzt den DSP um komfortabel zugängliche Cinch-, 3,5-mm-Klinken- und PH-Anschlüsse und vereinfacht dadurch die Integration in Aktivlautsprecher, Subwoofer, Verstärker und individuelle DIY-Audiosysteme. Das APM3 verarbeitet zwei Eingangskanäle und stellt drei Ausgangskanäle bereit, wodurch es sich insbesondere für Stereo- und 2.1-Systeme eignet.

Für den Audioeingang stehen wahlweise zwei Cinchbuchsen, eine 3,5-mm-Stereo-Klinkenbuchse oder ein vierpoliger PH-Steckverbinder zur Verfügung. Die verschiedenen Eingangsanschlüsse führen auf dieselben beiden Eingangskanäle und dürfen daher nicht gleichzeitig verwendet werden. Auf der Ausgangsseite bietet das APM3 zwei Cinchbuchsen für den linken und rechten Kanal sowie einen zusätzlichen Cinchausgang für den Subwooferkanal. Alternativ können die Stereokanäle über eine 3,5-mm-Klinkenbuchse oder den vierpoligen PH-Anschluss ausgegeben werden.

Die Verbindung mit dem APM2 erfolgt über ein mitgeliefertes zehnpoliges Anschlusskabel. Eine separate Stromversorgung ist nicht erforderlich, da das Interfaceboard direkt über das APM2 versorgt wird. Beide Platinen besitzen identische Abmessungen von 50 × 50 mm und können dadurch platzsparend übereinander montiert werden. So entsteht eine kompakte und übersichtliche DSP-Einheit, die sich problemlos in kleine Verstärker- oder Lautsprechergehäuse integrieren lässt.

Das APM3 enthält selbst keinen Signalprozessor und nimmt keine eigenständige Audiobearbeitung vor. Frequenzweichen, Equalizer, Pegelanpassungen und weitere DSP-Funktionen werden vollständig vom separat erhältlichen APM2 übernommen. Das APM3 dient ausschließlich dazu, dessen analoge Ein- und Ausgänge über praxisgerechte Anschlüsse zugänglich zu machen.

Technische Daten

• Produkttyp: Audio-Interface-Erweiterungsboard
• Modell: APM3
• Artikelnummer: AA-AA11428
• Kompatibler DSP: WONDOM APM2 AA-AP23122
• Signalkonfiguration: 2 Eingänge und 3 Ausgänge
• Geeignet für: Stereo- und 2.1-Audiosysteme
• Cincheingänge: 2 × RCA, links und rechts
• Klinkeneingang: 1 × 3,5-mm-Stereo-AUX
• Kabelgebundener Eingang: 1 × PH-4-polig, Rastermaß 2 mm
• Cinchausgänge: 3 × RCA, links, rechts und Subwoofer
• Klinkenausgang: 1 × 3,5-mm-Stereo
• Kabelgebundener Ausgang: 1 × PH-4-polig, Rastermaß 2 mm
• Verbindung zum APM2: 10-poliger Steckverbinder
• Stromversorgung: über das angeschlossene APM2
• Platinenabmessungen: 50 × 50 mm
• Befestigungsabstand: ca. 44,45 × 44,45 mm

Lieferumfang

• 1 × WONDOM APM3 AA-AA11428 Interfaceboard
• 1 × zehnpoliges Verbindungskabel zum APM2

Das WONDOM APM2 DSP-Kernelboard ist nicht im Lieferumfang enthalten.
