Wondom DSP Audioprozessor AA-AP23123

WONDOM AA-AP23123 – 2-In- 4-Out DSP-Vorverstärker mit ADAU1701

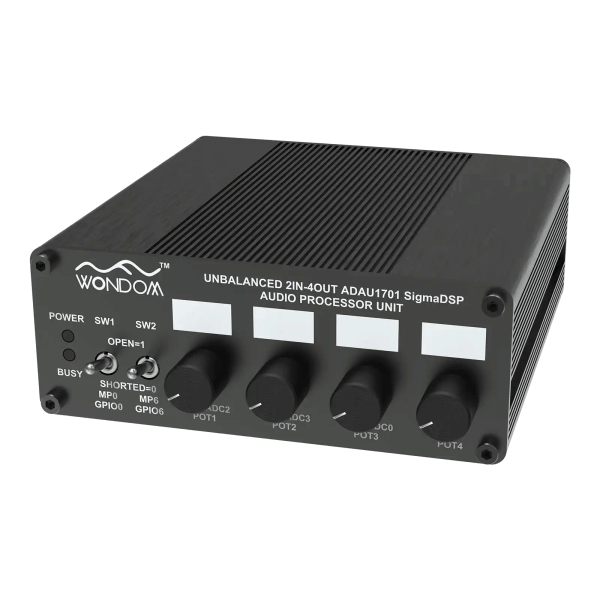

Der WONDOM AA-AP23123 ist ein kompakter digitaler Audioprozessor und Vorverstärker für aktive Lautsprechersysteme, Subwoofer, Mehrwege-Konstruktionen und anspruchsvolle DIY-Audioprojekte. Das vollständig aufgebaute Gerät basiert auf dem bewährten Analog Devices ADAU1701 SigmaDSP und kombiniert zwei analoge Eingänge mit vier individuell nutzbaren Analogausgängen. Durch das robuste Aluminiumgehäuse, die Cinch-Anschlüsse und die direkt zugänglichen Bedienelemente lässt sich der DSP ohne zusätzliche Gehäusearbeiten unmittelbar in ein Audiosystem integrieren.

In der werkseitigen Konfiguration arbeitet der AA-AP23123 als digitale Stereo-2-Wege-Frequenzweiche. Das über die beiden Cinch-Eingänge eingespeiste Stereosignal wird auf zwei Ausgangsbänke verteilt: Bank A stellt zwei Kanäle für den Tieftonbereich bereit, während Bank B zwei Kanäle für den Mittel-/Hochtonbereich ausgibt. Damit eignet sich der DSP beispielsweise für aktive 2-Wege-Stereolautsprecher, Satelliten-Subwoofer-Systeme oder die Ansteuerung separater Endstufen für unterschiedliche Frequenzbereiche.

Drei Potentiometer auf der Frontseite ermöglichen die direkte Einstellung der Filterfrequenzen. In der Standardprogrammierung kann der Hochpass des Mittel-/Hochtonzweigs zwischen 3 und 20 kHz, der Tiefpass des Tieftonzweigs zwischen 210 Hz und 3 kHz sowie der zusätzliche Hochpass des Tieftonzweigs zwischen 10 und 310 Hz eingestellt werden. Ein viertes Potentiometer dient als Master-Lautstärkeregler. Über zwei Kippschalter stehen außerdem eine Mute-Funktion und eine Phasenumschaltung zur Verfügung. Auf der Rückseite befindet sich ein zusätzlicher Regler, mit dem das Lautstärkeverhältnis zwischen den beiden Ausgangsbänken im Bereich von 0 bis −60 dB angepasst werden kann.

Die werkseitige Konfiguration kann vollständig an das jeweilige Projekt angepasst werden. Über den rückseitigen ICP-Port und einen separat erhältlichen WONDOM-Programmer wie den ICP5 oder ICP1 lässt sich der AA-AP23123 mit Analog Devices SigmaStudio programmieren. Dadurch können nicht nur die Einstellbereiche und Funktionen der vorhandenen Regler und Schalter geändert, sondern auch eigene DSP-Strukturen erstellt werden. Je nach Programmierung sind unter anderem parametrische Equalizer, individuelle Frequenzweichen, Pegelanpassungen, Laufzeitkorrekturen, Limiter, Dynamikbearbeitung, Signalverteilung und weitere DSP-Funktionen möglich. Das fertige Programm kann im internen Speicher abgelegt werden, sodass der DSP anschließend selbstständig ohne angeschlossenen Computer arbeitet.

Die Signalverarbeitung erfolgt mit einer Auflösung von 24 Bit und einer Abtastrate von 48 kHz. Der maximale Eingangspegel beträgt 2 V RMS bei einer Eingangsimpedanz von 10 kΩ. An den vier Cinch-Ausgängen steht ein maximaler Ausgangspegel von 0,9 V RMS zur Verfügung. Die Stromversorgung erfolgt unkompliziert über einen USB-C-Anschluss mit 5 V und mindestens 1 A.

Technische Daten

• Produkttyp: digitaler Audioprozessor und DSP-Vorverstärker
• DSP-Chip: Analog Devices ADAU1701 SigmaDSP
• DSP-Rechenverarbeitung: 28/56 Bit
• Analoge Eingänge: 2 × Cinch, unsymmetrisch
• Analoge Ausgänge: 4 × Cinch, unsymmetrisch
• Eingangskonfiguration: Stereo
• Ausgangskonfiguration: 2 × Tiefton und 2 × Mittel-/Hochton in der Standardprogrammierung
• ADC-/DAC-Auflösung: 24 Bit
• Abtastrate: 48 kHz
• Maximaler Eingangspegel: 2 V RMS
• Eingangsimpedanz: 10 kΩ
• Maximaler Ausgangspegel: 0,9 V RMS
• THD+N: 0,006 % von Cinch-Eingang zu Cinch-Ausgang
• Einstellbereich Hochpass Bank B: 3–20.000 Hz
• Einstellbereich Tiefpass Bank A: 210–3.000 Hz
• Einstellbereich Hochpass Bank A: 10–310 Hz
• Relativer Pegelabgleich zwischen Bank A und Bank B: 0 bis −60 dB
• Bedienelemente: drei Filterregler, Master-Lautstärke, relativer Pegelabgleich, Mute und Phase
• Programmierung: SigmaStudio über optionalen WONDOM ICP1 oder ICP5
• Stromversorgung: 5 V DC, mindestens 1 A über USB-C
• Gehäuse: Aluminium
• Abmessungen: ca. 120 × 120 × 45 mm
• Gewicht: ca. 430 g

Lieferumfang

• 1 × WONDOM AA-AP23123 DSP-Audioprozessor

Ein USB-C-Netzteil sowie der zur individuellen SigmaStudio-Programmierung benötigte ICP-Programmer sind nicht im Lieferumfang enthalten.
