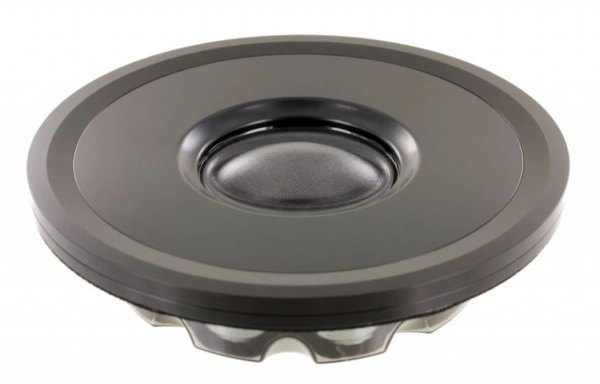

Scan Speak D3404/552000 Ellipticor

Der Scan Speak D3404/552000 Ellipticor ist ein 34 mm-Kalottenhochtöner für hochwertige Lautsprechersysteme mit Fokus auf niedrige Verzerrungen und präzise Hochtonwiedergabe. Die Ellipticor-Schwingspule in Verbindung mit dem AirCirc-optimierten Magnetsystem reduziert nichtlineare Effekte sowie mechanische Verluste deutlich. Dadurch eignet sich der Hochtöner besonders für anspruchsvolle Mehrwegelautsprecher, bei denen Detailauflösung und saubere Dynamik im Vordergrund stehen. Mit seiner hohen Empfindlichkeit und der vorgesehenen Trennung ab 2,5 kHz (12 dB/Oktave, Butterworth) lässt sich der D3404/552000 flexibel und kontrolliert in High-End-Konzepte integrieren.

Highlights

• Ellipticor-Schwingspule für reduzierte Verzerrungen
• AirCirc-optimiertes Magnetsystem
• Sehr geringe mechanische Verluste
• Hohe Empfindlichkeit
• Für hochwertige H• Ellipticor-Schwingspule für reduzierte Verzerrungen
• AirCirc-optimiertes Magnetsystem
• Sehr geringe mechanische Verluste
• Hohe Empfindlichkeit
• Für hochwertige High-End-Anwendungen ausgelegtigh-End-Anwendungen ausgelegt

Thiele-Small-Parameter

• Resonanzfrequenz fs: 475 Hz
• Mechanische Güte Qms: 5,25
• Elektrische Güte Qes: 0,63
• Gesamtgüte Qts: 0,57
• Kraftfaktor Bl: 2,8 Tm
• Mechanischer Widerstand Rms: 0,32 kg/s
• Bewegte Masse Mms: 0,57 g
• Nachgiebigkeit Cms: 0,20 mm/N
• Effektiver Membrandurchmesser D: ca. 38 mm
• Effektive Membranfläche Sd: 11,4 cm²
• Äquivalenzvolumen Vas: 0,04 l
• Empfindlichkeit (2,83 V / 1 m): 97 dB

Mechanische Daten

• Schwingspulendurchmesser: 28 / 39 mm
• Schwingspulenhöhe: 2,5 mm
• Anzahl Schwingspulenschichten: 2
• Luftspalthöhe: 3 mm
• Linearer Hub: ± 0,25 mm
• Maximaler mechanischer Hub: ± 2 mm
• Gewicht: 0,75 kg
• Verdrängungsvolumen: 0,13 l

Elektrische Daten

• Nennimpedanz Zn: 4 Ω
• Minimale Impedanz Zmin: 4,0 Ω
• Maximale Impedanz Z0: 30 Ω
• Gleichstromwiderstand Re: 3 Ω
• Schwingspuleninduktivität Le: 0,01 mH

Belastbarkeit

• 100-h-Rauschtest (IEC 18.4): 180 W
• Langzeit-Maximalleistung (IEC 18.2): 300 W
• Empfohlene Trennung: 2. Ordnung Hochpass Butterworth, 2,5 kHz
