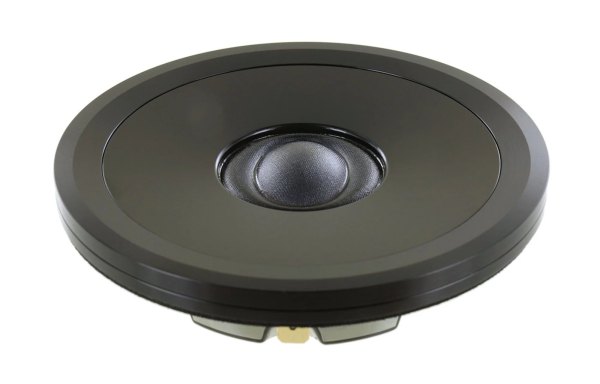

Scan Speak D2404/552000 Ellipticor

Der Scan-Speak D2404/552000 Ellipticor ist ein hochwertiger 24 mm-Kalottenhochtöner für anspruchsvolle HiFi-Lautsprecher. Er wurde für eine präzise, verzerrungsarme Hochtonwiedergabe entwickelt und eignet sich besonders für neutral abgestimmte 2- und 3-Wege-Konzepte. Die Ellipticor-Schwingspule in Verbindung mit einem optimierten Magnetsystem sorgt für kontrolliertes Verhalten, geringe mechanische Verluste und saubere Transienten. Mit seiner hohen Empfindlichkeit und dem nutzbaren Frequenzbereich bis weit über den Hörbereich hinaus lässt sich der Hochtöner flexibel in hochwertige Lautsprecherentwicklungen integrieren.

Highlights

• Ellipticor-Schwingspule für kontrollierte Hochtonwiedergabe
• Geringe mechanische Verluste und niedrige Verzerrungen
• Erweiterter Hochtonbereich über 30 kHz
• Optimiertes Magnetsystem (AirCirc)
• Austauschbarer Dekorring für flexible Optik

Technische Daten (aus Datenblatt)

Thiele-Small-Parameter

• Resonanzfrequenz (fs): 550 Hz
• Mechanische Güte (Qms): 4,7
• Elektrische Güte (Qes): 1,01
• Gesamtgüte (Qts): 0,83
• Kraftfaktor (Bl): 2 Tm
• Mechanischer Widerstand (Rms): 0,25 kg/s
• Bewegte Masse (Mms): 0,34 g
• Nachgiebigkeit (Cms): 0,24 mm/N
• Effektiver Membrandurchmesser (D): ca. 24,5 mm
• Effektive Membranfläche (Sd): 4,6 cm²
• Äquivalentes Luftvolumen (Vas): 0,01 l
• Kennschalldruck (2,83 V / 1 m): 91 dB

Mechanische Daten

• Schwingspulendurchmesser: 20 / 28 mm
• Schwingspulenhöhe: 1,8 mm
• Schwingspulenlagen: 2
• Luftspalthöhe: 3 mm
• Linearer Hub: ±0,6 mm
• Maximaler mechanischer Hub: ±1,5 mm
• Gewicht: 0,47 kg
• Verdrängungsvolumen im Gehäuse: 0,09 l

Elektrische Daten

• Nennimpedanz (Zn): 4 Ω
• Minimalimpedanz (Zmin): 3,5 Ω
• Maximalimpedanz (Z0): 16,5 Ω
• Gleichstromwiderstand (Re): 3,4 Ω
• Schwingspuleninduktivität (Le): 0,01 mH

Belastbarkeit

• 100-Stunden-Rauschtest RMS (IEC 18.4): 120 W
• Langzeit-Maximalleistung (IEC 18.2): 250 W
• Empfohlene Trennung: 2. Ordnung Hochpass Butterworth bei 3 kHz

Empfehlungen

• Arbeitsfrequenzbereich: 3.000–30.000 Hz
