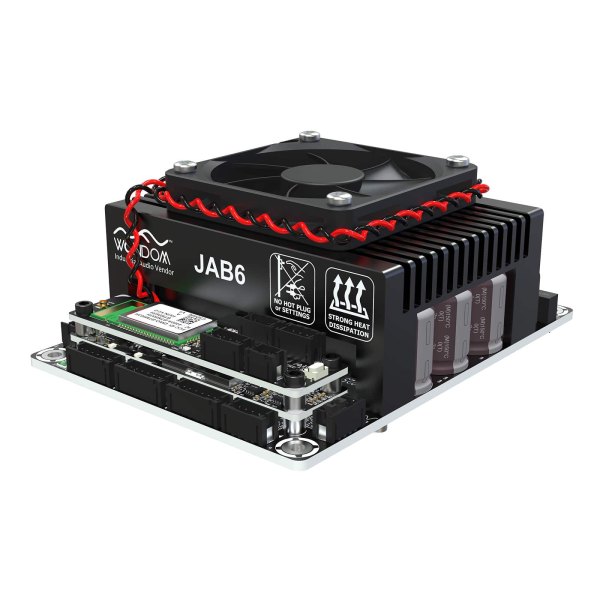

WONDOM JAB6 AA-JA33288 – 4 × 300 W Class-D-Verstärker mit TPA3255, DSP und Bluetooth

Der WONDOM JAB6 AA-JA33288 ist ein besonders leistungsstarkes und flexibel konfigurierbares Class-D-Verstärkermodul für hochwertige Aktivlautsprecher, Mehrwege-Systeme, Subwoofer, Heimkino-Anwendungen und anspruchsvolle DIY-Audioprojekte. Zwei Texas Instruments TPA3255 Verstärkerchips, ein programmierbarer ADAU1701 Signalprozessor und das aufsteckbare BM83 Bluetooth-Modul bilden eine kompakte Komplettlösung, die hohe Ausgangsleistung mit umfangreichen Einstell- und Erweiterungsmöglichkeiten kombiniert.

Abhängig von der gewählten Konfiguration kann der JAB6 als leistungsstarker Vierkanal-, 2.1- oder Stereo-Verstärker betrieben werden. Im 4.0- beziehungsweise 2.2-Modus stehen bis zu 4 × 300 Watt zur Verfügung. Für 2.1-Systeme lassen sich zwei Kanäle mit jeweils bis zu 300 Watt und ein gebrückter Subwooferkanal mit bis zu 600 Watt nutzen. Im Stereo-Betrieb liefert das Board bis zu 2 × 600 Watt. Damit eignet sich der JAB6 sowohl für aktive Mehrwege-Lautsprecher als auch für besonders leistungsstarke Stereo- und Subwooferanwendungen.

Ein wesentlicher Vorteil für hochwertige Audioanwendungen ist die integrierte Post-Filter-Feedback-Technologie, kurz PFFB. Dabei wird das Ausgangssignal hinter dem Class-D-Ausgangsfilter in die Gegenkopplung einbezogen. Dadurch werden Einflüsse des Ausgangsfilters und der angeschlossenen Lautsprecherlast reduziert. Das Ergebnis ist ein gleichmäßigerer Frequenzgang, eine präzisere Lautsprecherkontrolle und eine besonders saubere, verzerrungsarme Wiedergabe. WONDOM gibt für den JAB6 einen THD+N-Wert von 0,008 % und einen Ausgangsrauschpegel von lediglich 55 µV RMS an.

Der mitgelieferte MAT-ADAU1701 DSP ermöglicht eine umfassende Anpassung des Audiosignals. Über Analog Devices SigmaStudio können unter anderem aktive Frequenzweichen, parametrische Equalizer, Hoch- und Tiefpassfilter, Pegelanpassungen, Laufzeitkorrekturen, Kanalzuweisungen und individuelle Signalführungen programmiert werden. In Verbindung mit dem separat erhältlichen WONDOM ICP5 Programmer ist außerdem eine komfortable Steuerung über die WONDOM PC-Benutzeroberfläche möglich. Passende Demo-Programme für 4.0-, 2.2-, 2.1- und 2.0-Systeme stehen als Ausgangsbasis für eigene Konfigurationen zur Verfügung.

Für die drahtlose Audiowiedergabe ist der JAB6 mit dem aufsteckbaren MAT-BM83 Bluetooth-5.0-Modul ausgestattet. Dieses unterstützt die Audiocodecs SBC und AAC sowie TWS- und Concert-Funktionen. Dadurch können zwei oder mehrere kompatible JAB6-Systeme drahtlos miteinander verbunden und synchron betrieben werden. Das ist beispielsweise für kabellose Stereo-Lautsprecher, größere Beschallungssysteme oder verteilte Audiolösungen von Vorteil.

Neben Bluetooth steht ein analoger Line-Eingang zur Verfügung. Zusätzlich besitzt der JAB6 einen digitalen 3-PIN-I2S Eingang mit integriertem Abtastratenwandler. Da kein separates MCLK-Signal benötigt wird, lässt sich das Board besonders unkompliziert mit Raspberry Pi, Streamern, DSP-Modulen und anderen digitalen Audiogeräten verbinden. Der digitale Signalweg arbeitet mit 24 Bit und 48 kHz.

Über den ebenfalls vorhandenen I2S-Ausgang kann das bearbeitete Audiosignal verlustarm an weitere Verstärkermodule ausgegeben werden. Hierfür eignen sich unter anderem die WONDOM-DIPO-Serie oder weitere JAB6-Module. Durch die umschaltbare Master-/Slave-Konfiguration können mehrere Verstärker kaskadiert und umfangreiche Mehrkanal- oder Mehrwege-Systeme aufgebaut werden.

Der modulare Aufbau ermöglicht den Austausch oder die Erweiterung der aufgesteckten Eingangs-, DSP- und Bluetooth-Module. Dadurch kann der JAB6 auch bei später veränderten Anforderungen weiterverwendet und funktionell aufgerüstet werden. In der angebotenen Ausführung sind der ADAU1701 DSP und das BM83 Bluetooth-Modul bereits installiert, sodass das Board unmittelbar für Bluetooth-, Line- und I2S-Anwendungen eingesetzt werden kann.

Für eine zuverlässige Wärmeableitung besitzt der JAB6 einen großzügig dimensionierten Kühlkörper und einen temperaturgeregelten Lüfter. Die Lüfterdrehzahl wird in vier Stufen automatisch an die Temperatur angepasst, wodurch bei geringer Belastung ein möglichst leiser Betrieb und bei hoher Leistung eine sichere Kühlung gewährleistet werden. Die integrierte Softstart-Schaltung reduziert den Einschaltstrom und unterdrückt störende Einschaltgeräusche. Schutzschaltungen gegen Kurzschluss, Überstrom, Über- und Unterspannung sowie Übertemperatur erhöhen zusätzlich die Betriebssicherheit.

Die Stromversorgung erfolgt mit einer Gleichspannung zwischen 32 und 48 V. Zum Erreichen der maximalen Ausgangsleistung wird ein ausreichend leistungsfähiges 48-V-Netzteil empfohlen. Durch die hohe Effizienz der Class-D-Technik eignet sich der JAB6 trotz seiner enormen Leistungsreserven für kompakte Verstärkergehäuse und aktive Lautsprecherkonstruktionen.

Vorteile im Audiobereich

• Zwei leistungsfähige Texas Instruments TPA3255 Verstärkerchips
• Bis zu 4 × 300 W Ausgangsleistung
• Alternativ bis zu 2 × 600 W im Stereo-Betrieb
• Flexible Konfiguration als 4.0-, 2.2-, 2.1- oder 2.0-System
• PFFB-Technologie für einen lastunabhängigeren Frequenzgang
• Niedrige Verzerrungen und geringer Ausgangsrauschpegel
• Programmierbarer ADAU1701 DSP
• Aktive Frequenzweichen, Equalizer und Laufzeitkorrekturen
• Bluetooth 5.0 mit SBC und AAC
• TWS- und Concert-Modus für drahtlose Lautsprechersysteme
• Analoger Line-Eingang
• Digitaler I2S-Eingang mit ASRC und ohne erforderliches MCLK
• I2S-Ausgang zur Kaskadierung weiterer Verstärkermodule
• Erweiterbarer modularer Aufbau
• Temperaturgeregelter Vierstufenlüfter
• Softstart zur Unterdrückung von Einschaltgeräuschen

Technische Daten

• Hersteller: WONDOM
• Modell: JAB6
• Artikelnummer: AA-JA33288
• Verstärkerchips: 2 × Texas Instruments TPA3255 PurePath Ultra-HD
• Verstärkerprinzip: Class D mit Post-Filter Feedback
• Ausgangsmodus 4.0/2.2: bis zu 4 × 300 W
• Ausgangsmodus 2.1: bis zu 2 × 300 W + 1 × 600 W
• Ausgangsmodus 2.0: bis zu 2 × 600 W
• Geeignete Lautsprecherimpedanz: ab 4 Ohm, abhängig von der Ausgangskonfiguration
• Versorgungsspannung: 32–48 V DC
• DSP: Analog Devices ADAU1701 SigmaDSP
• Bluetooth-Modul: WONDOM MAT-BM83
• Bluetooth-Version: 5.0
• Bluetooth-Codecs: SBC und AAC
• Drahtlose Funktionen: TWS und Concert-Modus
• Audioeingänge: Bluetooth, analoger Line-Eingang und I2S
• I2S-Eingang: 3-Draht-I2S mit integriertem ASRC
• Master Clock: für den I2S-Eingang nicht erforderlich
• Digitale Signalauflösung: 24 Bit
• Abtastrate: 48 kHz
• Digitalausgang: I2S-Ausgang im Master-Modus
• DSP-Programmierung: Analog Devices SigmaStudio
• PC-UI-Steuerung: über optionalen WONDOM ICP5 Programmer
• THD+N: 0,008 % laut Herstellerangabe
• Ausgangsrauschpegel: 55 µV RMS laut Herstellerangabe
• Kühlung: Kühlkörper und temperaturgeregelter Vierstufenlüfter
• Schutzfunktionen: Kurzschluss, Überstrom, Übertemperatur, Über- und Unterspannung
• Softstart-Schaltung: vorhanden
• Zertifizierungen: CE und FCC

Lieferumfang

• 1 × WONDOM JAB6 AA-JA33288 Verstärkerboard mit Kühlkörper und Lüfter
• 1 × WONDOM MAT-ADAU1701 DSP-Modul
• 1 × WONDOM MAT-BM83 Bluetooth-5.0-Modul

Die Leistungsangaben setzen eine geeignete Spannungsversorgung, Kühlung, Lautsprecherimpedanz und Verkabelung voraus.
