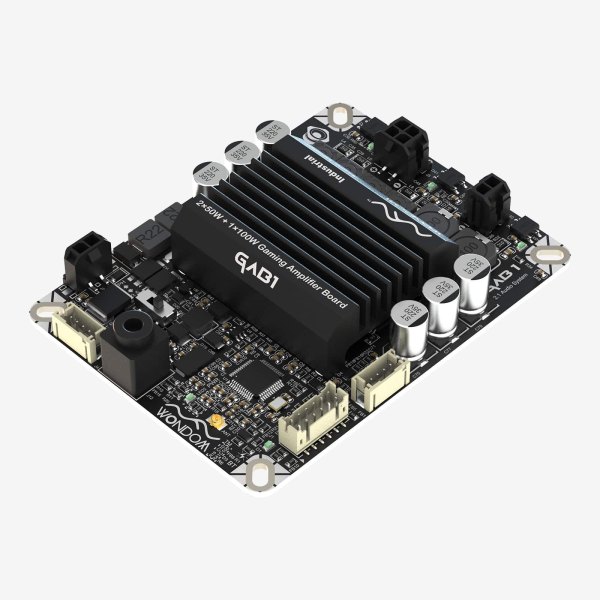

WONDOM GAB1 – 2.1 Class-D Verstärkerboard mit Bluetooth, USB und Line-In
Das WONDOM GAB1 ist ein kompaktes 2.1-Kanal-Verstärkerboard für den Aufbau leistungsfähiger Desktop- Lautsprecher, Gaming- Soundsysteme, Aktivlautsprecher und individueller DIY-Audioprojekte. Zwei getrennte Stereokanäle treiben die linken und rechten Lautsprecher an, während ein zusätzlicher Mono-Kanal speziell für den Anschluss eines Subwoofers vorgesehen ist.
Die Endstufe basiert auf dem bewährten Texas Instruments TPA3116D2 und stellt bis zu 2×50 Watt an 4 Ohm sowie 1×100 Watt an 2 Ohm für den Subwoofer bereit. Dadurch lässt sich mit nur einem Verstärkermodul ein vollständiges 2.1-System realisieren. Die tatsächlich erreichbare Ausgangsleistung hängt von der Versorgungsspannung, der Leistungsfähigkeit des Netzteils, der Lautsprecherimpedanz und den thermischen Bedingungen ab.
Analoge, kabellose und digitale Audiowiedergabe
Für eine flexible Verbindung mit unterschiedlichen Audioquellen stehen ein analoger 3,5 mm Klinkeneingang, ein zusätzlicher analoger Line-Eingang über einen PH-2,0-mm-Steckverbinder, Bluetooth sowie ein USB- Audioeingang zur Verfügung. Damit kann das GAB1 beispielsweise mit Computern, mobilen Geräten, Spielekonsolen, Streamern und anderen Audioquellen kombiniert werden.
Der USB-Audioanschluss ist als vierpoliger PH 2,0 mm Steckverbinder ausgeführt. Auf dem Board befindet sich somit keine gewöhnliche USB-Buchse; für die Verbindung mit einem Computer oder einer anderen USB-Quelle wird ein passendes USB-Anschlusskabel benötigt. Über einen Schiebeschalter kann zwischen dem analogen PH- Eingang und dem 3,5 mm Klinkenanschluss beziehungsweise Bluetooth gewählt werden.
Optionales Bedienpanel für Lautstärke, Bass und Trennfrequenz
Über den zwölfpoligen Steueranschluss kann das optional erhältliche WONDOM ACP1H6HTP Bedienpanel angeschlossen werden. Damit lassen sich die Gesamtlautstärke, der Pegel des Subwooferkanals und die Übergangsfrequenz zwischen den Stereolautsprechern und dem Subwoofer komfortabel einstellen. Das Bedienpanel stellt außerdem einen von außen zugänglichen Line-Eingang und eine Taste zum Trennen der bestehenden Bluetooth-Verbindung bereit.
Die Lautsprecher- und Stromanschlüsse sind als selbstverriegelnde Micro-Fit-Steckverbinder ausgeführt. Dies ermöglicht eine kompakte, mechanisch zuverlässige Verkabelung und erleichtert den Einbau des Boards in eigene Gehäuse. Mit Abmessungen von lediglich 91,44 × 68,58 × 15 mm eignet sich das GAB1 auch für besonders platzsparende Konstruktionen. Die Stromversorgung erfolgt mit einer Gleichspannung zwischen 12 und 24 Volt. WONDOM empfiehlt ein Netzteil mit mindestens 3A Ausgangsstrom; für eine hohe Ausgangsleistung sollte das Netzteil entsprechend leistungsstärker dimensioniert werden.
Technische Daten
- Modell: WONDOM GAB1
- Artikelnummer: AA-KA32481
- Verstärkerchip: Texas Instruments TPA3116D2
- Bluetooth-Chip: Pawpaw Electronics ACM8628
- Ausgangskonfiguration: 2.1-Kanal
- Stereo-Ausgangsleistung: bis zu 2 × 50 W an 4 Ohm
- Subwoofer-Ausgangsleistung: bis zu 1 × 100 W an 2 Ohm
- Eingänge: Bluetooth, USB-Audio und analoger Line-In
- Analoge Anschlüsse: 3,5-mm-Klinkenbuchse und PH-2,0-mm-Steckverbinder
- USB-Audioanschluss: PH-2,0 mm, 4-polig
- Betriebsspannung: 12–24 V DC
- Empfohlener Netzteilstrom: mindestens 3 A
- Stereoausgang: Micro-Fit, 4-polig
- Subwooferausgang: Micro-Fit, 2-polig
- Stromanschluss: Micro-Fit, 2-polig
- Anschluss für optionales Bedienpanel: PH-2,0 mm, 12-polig
- Verstärkung Stereokanäle: ca. 27,93 dB
- Verstärkung Subwooferkanal: ca. 32,38 dB
- Abmessungen: 91,44 × 68,58 × 15 mm
- Gewicht: ca. 86,9 g
- Betriebstemperatur: −20 bis +65 °C
Hinweis: Das optionale ACP1H6HTP-Bedienpanel und das für den USB-Audioeingang benötigte Anschlusskabel sind separate Zubehörteile.
| Anzahl Kanäle: | 3 |
| Ausgangsleistung / Kanal: | Low Power (<100W) |
| Bluetooth: | Ja |
| Chipsatz: | Texas Instruments TPA * |
