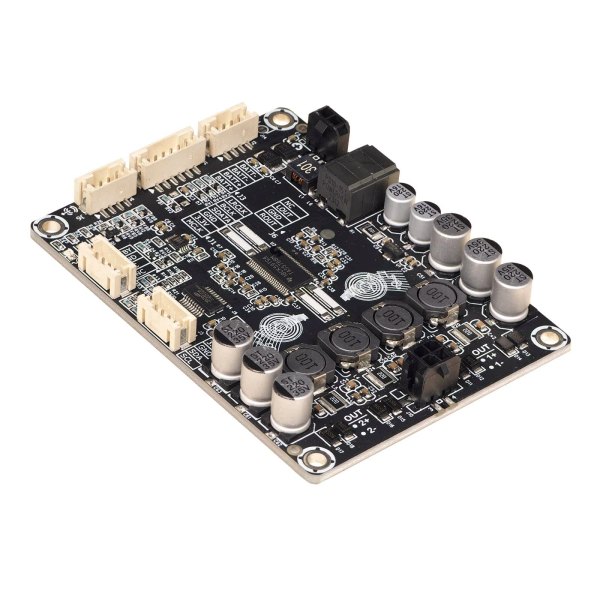

WONDOM DIPO2 – 2 × 50 W Digital-I2S-Verstärkerboard mit TAS5768

Das WONDOM DIPO2 AA-AB32257 ist ein vollständig digital angesteuertes Stereo-Class-D-Verstärkerboard auf Basis des Texas Instruments TAS5768. Es kombiniert einen leistungsfähigen I2S-Verstärker mit integrierter Digital-Analog-Wandlung und eignet sich ideal für Aktivlautsprecher, Desktop-Audiosysteme, digitale Audioplayer, Raspberry-Pi-Projekte und andere kompakte DIY-Audioanwendungen.

Bei einer Versorgungsspannung von 24 V liefert das DIPO2 eine Ausgangsleistung von bis zu 2 × 50 Watt an 4 Ohm. Der digitale Signalweg reduziert die Anzahl zusätzlicher Wandlungs- und Verstärkerstufen und ermöglicht dadurch einen besonders kompakten Systemaufbau. Das optimierte Platinenlayout sowie die direkte digitale Signalverarbeitung sorgen für eine saubere, rauscharme und verzerrungsarme Wiedergabe. Der Signal-Rausch-Abstand beträgt 103 dB, während der THD+N-Wert mit 0,037 % bei 1 Watt an 4 Ohm und 1 kHz angegeben wird.

Die Audioübertragung erfolgt über einen 3-Draht-I2S-Eingang mit BCLK, LRCLK und DATA. Ein separates Master-Clock-Signal wird nicht benötigt. Dadurch lässt sich das DIPO2 besonders einfach mit DSP-Modulen, Streamern, Mikrocontrollern und Single-Board-Computern verbinden, die einen kompatiblen I2S-Ausgang bereitstellen. Unterstützt werden digitale Audiosignale mit einer Auflösung von 16 oder 24 Bit und Abtastraten von 44,1 bis 192 kHz.

Neben den beiden Lautsprecherausgängen verfügt das DIPO2 über einen analogen Stereo-Vorverstärkerausgang. Das Board kann dadurch nicht nur als digitale Endstufe, sondern gleichzeitig als I2S-DAC zur Ansteuerung weiterer Audiokomponenten verwendet werden. Über den Vorverstärkerausgang lassen sich beispielsweise eine zusätzliche Endstufe, ein aktiver Subwoofer oder ein separates Verstärkermodul anschließen.

Für die Lautstärkeregelung steht ein eigener Steueranschluss zur Verfügung. An diesem kann das separat erhältliche WONDOM-Lautstärkepotentiometer AA-AB41152 angeschlossen werden. Die Lautstärke lässt sich damit direkt am Gerät einstellen, ohne dass das digitale Eingangssignal extern geregelt werden muss.

Die Stromversorgung kann über den Molex-Anschluss mit einer Gleichspannung zwischen 10 und 24 V erfolgen. Zusätzlich besitzt das DIPO2 einen PH-4-Pol-Anschluss zur direkten Verbindung mit kompatiblen WONDOM-BCPB-Akkuboards. Damit eignet sich das Verstärkerboard auch für portable und akkubetriebene Lautsprechersysteme. Die DIPO-Serie ist für kompakte Audiolösungen ausgelegt; das DIPO2 misst lediglich rund 91 × 69 mm. Eine externe Standby-Steuerung ermöglicht das kontrollierte Ein- und Ausschalten der Endstufe. Integrierte Schutzfunktionen gegen Überstrom, Kurzschluss, Überspannung und Übertemperatur erhöhen die Betriebssicherheit. Dank des hohen Wirkungsgrades der Class-D-Technik und der auf Wärmeableitung optimierten Konstruktion ist für typische Anwendungen kein zusätzlicher Kühlkörper erforderlich.

Technische Daten

• Hersteller: WONDOM
• Modell: DIPO2
• Artikelnummer: AA-AB32257
• Verstärkerchip: Texas Instruments TAS5768
• Verstärkerprinzip: digital angesteuerter Class-D-Verstärker
• Anzahl der Kanäle: 2
• Ausgangsleistung: bis zu 2 × 50 W an 4 Ohm
• Versorgungsspannung: 10–24 V DC
• Empfohlene Betriebsspannung für maximale Leistung: 24 V DC
• Audioeingang: digitaler 3-Draht-I2S-Eingang
• I2S-Signale: BCLK, LRCLK und DATA
• Master Clock: nicht erforderlich
• Unterstützte Auflösung: 16 Bit und 24 Bit
• Unterstützte Abtastraten: 44,1 bis 192 kHz
• Signal-Rausch-Abstand: 103 dB
• THD+N: 0,037 % bei 1 W, 4 Ohm und 1 kHz
• Zusätzlicher Ausgang: analoger Stereo-Vorverstärkerausgang
• Lautstärkeregelung: über optionales WONDOM-Potentiometer AA-AB41152
• Standby-Steuerung: vorhanden
• Anschluss für WONDOM-BCPB-Akkuboards: vorhanden
• Schutzfunktionen: Überstrom, Kurzschluss, Überspannung und Übertemperatur
• Abmessungen: ca. 91,4 × 68,6 mm

Lieferumfang

• 1 × WONDOM DIPO2 AA-AB32257 Verstärkerboard
• 1 × PH-6-Pol-I2S-Anschlusskabel, ca. 20 cm
• 1 × Molex-2-Pol-Stromversorgungskabel, ca. 50 cm
• 1 × Molex-4-Pol-Lautsprecherkabel, ca. 50 cm

Ein Netzteil, ein I2S-Signalgeber, das Lautstärkepotentiometer AA-AB41152 und ein BCPB-Akkuboard sind nicht im Lieferumfang enthalten.
