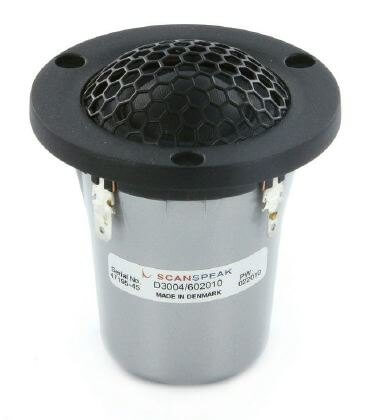

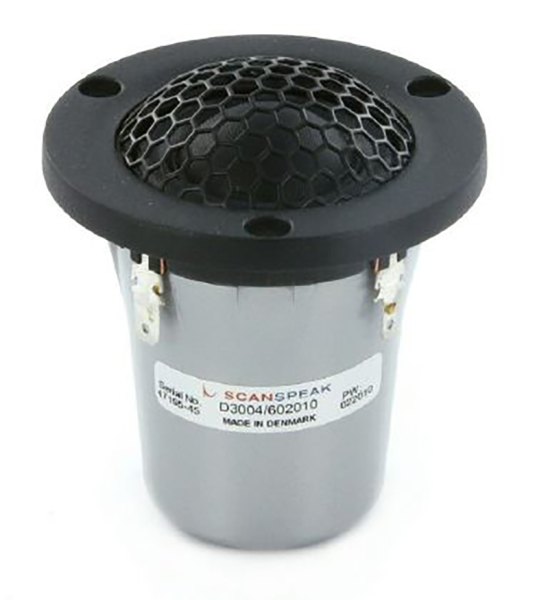

Scan Speak D3004/602010 Illuminator

Paarpreis!

Der Scan-Speak D3004/602010 Illuminator ist ein kompakter 1-Zoll-Kalottenhochtöner, der für hochwertige Lautsprecherentwicklungen konzipiert wurde. Trotz seiner geringen Baugröße bietet er eine mit größeren Illuminator- und Revelator-Hochtönern vergleichbare Performance. Die textile Kalotte in Kombination mit dem patentierten Symmetrical-Drive-Motor (SD-2) sorgt für eine gleichmäßige Ansteuerung und niedrige Verzerrungen. Eine großvolumige, nicht resonante Aluminium-Rückkammer unterstützt ein kontrolliertes Resonanzverhalten, während die breite Sicke eine gleichmäßige Abstrahlung ermöglicht. Der Hochtöner eignet sich sowohl für kompakte Zwei-Wege-Systeme als auch für anspruchsvolle Mehrwegekonzepte und überzeugt durch neutrale Wiedergabe über einen weiten Pegelbereich.

Highlights

• 1" Textilkalotte mit kompakter Bauform
• Patentierter Symmetrical Drive (SD-2) Motor
• Große, nicht resonante Aluminium-Rückkammer
• Breite Sicke für weite und gleichmäßige Abstrahlung
• Druckgussgehäuse mit schalltransparentem Schutzgitter

Technische Daten

T-S-Parameter

• Resonanzfrequenz [fs]: 425 Hz
• Mechanischer Q-Faktor [Qms]: 2.50
• Elektrischer Q-Faktor [Qes]: 0.97
• Gesamt-Q-Faktor [Qts]: 0.70
• Kraftfaktor [Bl]: 1.7 Tm
• Mechanischer Widerstand [Rms]: 0.4 kg/s
• Bewegte Masse [Mms]: 0.35 g
• Nachgiebigkeit [Cms]: 0.40 mm/N
• Effektiver Membrandurchmesser [D]: 30 mm
• Effektive Membranfläche [Sd]: 7 cm²
• Äquivalentes Volumen [Vas]: 0.03 l
• Empfindlichkeit (2.83V/1m): 89.6 dB
• Verhältnis Bl/√Re: 0.98 N/√W
• Verhältnis fs/Qts: 608 Hz

Elektrische Daten

• Nennimpedanz [Zn]: 4 Ω
• Minimale Impedanz [Zmin]: 3.6 Ω
• Maximale Impedanz [Zo]: 10.7 Ω
• Gleichstromwiderstand [Re]: 3 Ω
• Schwingspuleninduktivität [Le]: 0.02 mH

Belastbarkeit

• 100h RMS Rauschtest (IEC 17.1): 50 W
• Langzeit-Maximalleistung (IEC 17.3): 130 W

*Filter: 2. Ordnung Hochpass Butterworth, 2.5 kHz

Schwingspulen- und Magnetdaten

• Schwingspulendurchmesser: 26 mm
• Schwingspulenhöhe: 2.1 mm
• Lagen der Schwingspule: 2
• Spalthöhe: 2.5 mm
• Linearer Hub: ± 0.2 mm
• Max. mechanischer Hub: ± 1.6 mm
• Gewicht: 0.2 kg
