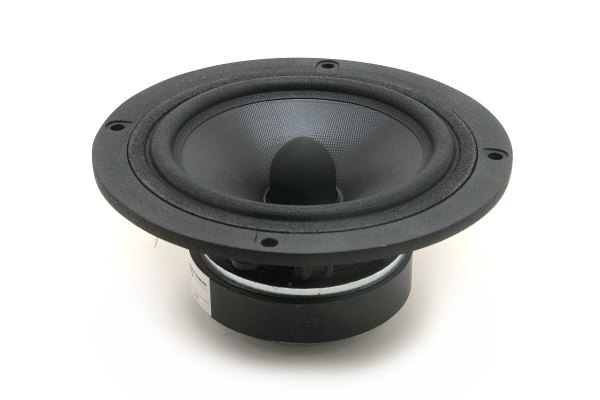

Scan Speak 15M/4624G00 Discovery

Der Scan-Speak 15M/4624G00 aus der Discovery- Serie ist ein 15 cm Mitteltöner für präzise Sprach- und Musikreproduktion in Mehrwege-Lautsprechern. Der Treiber kombiniert einen glasfaserverstärkten, beschichteten Konus mit Phase Plug für saubere Abstrahlung und stabile Phase im Übernahmebereich. Dank seines hohen Kennschalldrucks eignet er sich auch für dynamische Lautsprecherkonzepte mit moderaten Verstärkerleistungen. Der belüftete Druckguss-Aluminiumkorb unterstützt geringe Kompression und eine gute Kühlung der Schwingspule. Die beschichtete Schaumstoffsicke ist auf kontrolliertes Ausschwingverhalten und geringe Verluste ausgelegt.

Highlights

• Hoher Wirkungsgrad von 92,5 dB (2,83 V / 1 m)
• Phase Plug für verbesserte Phasenlinearität
• Beschichteter Glasfaser-Konus (NRSC Fibre Glass Cone)
• Beschichtete, alterungsbeständige Schaumstoffsicke mit sehr geringer Dämpfung
• Stabiler, belüfteter Druckguss-Aluminiumkorb

Thiele-Small-Parameter

• Resonanzfrequenz (fs): 100 Hz
• Mechanische Güte (Qms): 5,62
• Elektrische Güte (Qes): 0,47
• Gesamtgüte (Qts): 0,43
• Kraftfaktor (Bl): 5,3 Tm
• Mechanischer Widerstand (Rms): 0,69 kg/s
• Bewegte Masse (Mms): 6,2 g
• Nachgiebigkeit der Aufhängung (Cms): 0,41 mm/N
• Effektiver Membrandurchmesser (D): 101 mm
• Effektive Membranfläche (Sd): 75 cm²
• Äquivalentes Luftvolumen (Vas): 3,7 l
• Kennschalldruck (2,83 V / 1 m): 92,5 dB

Mechanische Daten

• Schwingspulendurchmesser: 25 mm
• Schwingspulenhöhe: 8 mm
• Schwingspulenlagen: 2
• Luftspalthöhe: 5 mm
• Lineare Auslenkung (Xlin): ± 1,5 mm
• Maximale mechanische Auslenkung: ± 8 mm
• Gewicht: 1 kg
• Verdrängungsvolumen im Gehäuse: 0,21 l

Elektrische Daten

• Nennimpedanz (Zn): 4 Ω
• Minimale Impedanz (Zmin): 4,1 Ω
• Maximale Impedanz (Z0): 41,5 Ω
• Gleichstromwiderstand (Re): 3,2 Ω
• Schwingspuleninduktivität (Le): 0,23 mH

Belastbarkeit

• 100 h RMS-Rauschtest (IEC 18.4): 75 W
• Langzeit-Maximalleistung (IEC 18.2): 180 W
• Empfohlene Trennung: Hochpass 2. Ordnung Butterworth, 200 Hz

Empfehlungen

• Empfohlener Einsatzfrequenzbereich: 150–10.000 Hz
• Gehäusevolumen geschlossen: 3 l, f-3 dB = 150 Hz
• Gehäusevolumen Bassreflex: 6 l, Abstimmfrequenz 84 Hz, f-3 dB = 80 Hz
