Wondom 7.1 / 5.1 USB DAC

52,80 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 2-5 Werktage

Gesamtpreis:  €52,80 € *
  • AA-AB41173
Der WONDOM AA-AB41173 UCM-D2A-SA9128 ist ein vielseitiger USB-Mehrkanal-Digital-Analog-Wandler... mehr
Produktinformationen "Wondom 7.1 / 5.1 USB DAC"

Der WONDOM AA-AB41173 UCM-D2A-SA9128 ist ein vielseitiger USB-Mehrkanal-Digital-Analog-Wandler (DAC), der digitale Audiosignale über USB empfängt und in bis zu acht separate analoge Audiokanäle umwandelt. Zusätzlich stehen vier digitale I²S-Stereoausgänge zur Verfügung. Das Modul unterstützt 7.1-Surround-Sound und eignet sich insbesondere für Mehrkanal-Audiosysteme, Heimkinoanwendungen, aktive Lautsprechersysteme sowie individuelle DIY-Audioprojekte.

Die Signalverarbeitung erfolgt über den Savitech SA9128 USB-Audiocontroller in Verbindung mit vier hochwertigen Texas Instruments PCM5122 Digital-Analog-Wandlern. Der SA9128 übernimmt die Umsetzung der eingehenden USB-Audiodaten auf vier separate I²S-Datenleitungen. Anschließend wandeln die vier PCM5122-DACs die digitalen Signale in insgesamt acht unabhängige analoge Audiokanäle um.

Das Modul unterstützt eine Audioauflösung von 16 oder 24 Bit bei einer Abtastrate von 48 kHz. Mit einem typischen Signal-Rausch-Abstand von 105,3 dB bei 0 dB Verstärkung und einem Klirrfaktor einschließlich Rauschen (THD+N) von lediglich 0,007 % ermöglicht der AA-AB41173 eine präzise und rauscharme Wiedergabe digitaler Mehrkanal-Audiosignale.

Eine Besonderheit des AA-AB41173 ist die flexible Bereitstellung digitaler und analoger Audiosignale. Die acht unsymmetrischen Analogausgänge stehen über vier 3,5-mm-Stereoklinkenbuchsen sowie über vier vierpolige JST-PH-Steckverbinder zur Verfügung. Dadurch lassen sich externe Verstärker, Aktivlautsprecher oder andere Audiokomponenten direkt anschließen.

Die vier digitalen I²S-Stereoausgänge ermöglichen darüber hinaus die Weiterverarbeitung der Audiosignale durch externe Digital-Analog-Wandler, digitale Signalprozessoren (DSP) oder kompatible Audiomodule. Neben den vier separaten Datenleitungen stehen die erforderlichen Takt- und Synchronisationssignale zur Verfügung. Damit eignet sich das Modul auch als USB-Audiointerface für selbst entwickelte digitale Mehrkanal-Audiosysteme.

Für die Verwendung in Surround-Sound-Systemen unterstützt der AA-AB41173 die übliche Kanalzuordnung für Frontlautsprecher, Center, Subwoofer sowie seitliche und rückwärtige Surround-Lautsprecher. Neben vollständigen 7.1-Konfigurationen lassen sich auch 5.1-Systeme realisieren.

Zur Anpassung der analogen Ausgangspegel an unterschiedliche Verstärkereingänge sind die vier PCM5122-DACs mit einstellbaren Verstärkungsstufen ausgestattet. Über zwei vierpolige DIP-Schalter können die Ausgangspegel für die einzelnen Stereo-DACs auf -6 dB, 0 dB, +6 dB oder +12 dB eingestellt werden. Dies ermöglicht eine flexible Anpassung an die Eingangsempfindlichkeit nachgeschalteter Verstärker oder Audiogeräte.

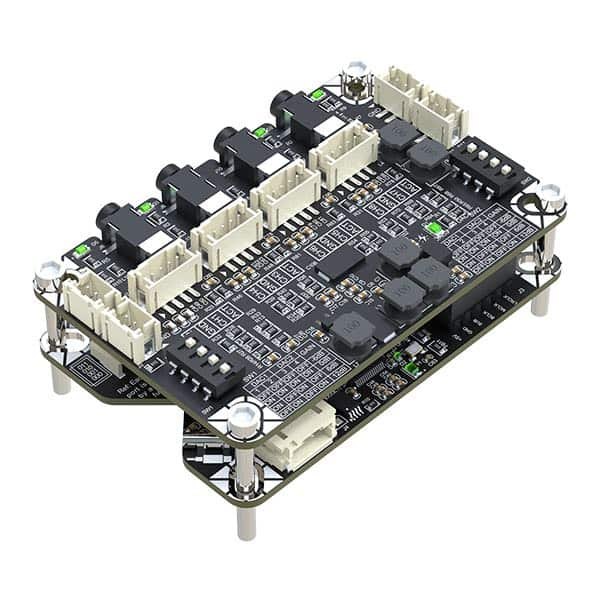

Der Aufbau besteht aus zwei miteinander verbundenen Platinen. Die untere Platine übernimmt die USB-Audioverarbeitung und stellt die vier digitalen I²S-Datenströme bereit. Auf der oberen Platine befinden sich die vier PCM5122-DACs sowie die analogen Audioausgänge. Diese modulare Konstruktion ermöglicht eine kompakte Integration in bestehende Geräte und bietet gleichzeitig Zugriff auf die digitalen Audiosignale.

Die Stromversorgung erfolgt mit 5 V DC über den USB-C-Anschluss. Alternativ steht ein vierpoliger JST-PH-Anschluss für die externe Zuführung der USB-Datenleitungen und Versorgungsspannung zur Verfügung. Damit kann das Modul auch in geschlossene Gerätegehäuse integriert werden, ohne dass der USB-C-Anschluss unmittelbar von außen zugänglich sein muss.

Mit seinen kompakten Abmessungen von 76,2 × 50,8 × 12 mm, der hochwertigen Signalverarbeitung und den vielseitigen Anschlussmöglichkeiten bietet der WONDOM AA-AB41173 eine flexible Lösung für den Aufbau USB-basierter Mehrkanal-Audiosysteme. Besonders interessant ist das Modul für Anwendungen, bei denen mehrere unabhängige Audiokanäle benötigt werden, beispielsweise aktive Mehrwegelautsprecher, digitale Frequenzweichensysteme oder individuell konfigurierte Surround-Sound-Anlagen.

Technische Daten

  • Hersteller: WONDOM / Sure Electronics
  • Modell: AA-AB41173 / UCM-D2A-SA9128
  • Produkttyp: USB-Mehrkanal-Digital-Analog-Wandler (DAC)
  • USB-Audiocontroller: Savitech SA9128
  • DAC-Chipsatz: 4 × Texas Instruments PCM5122
  • Audioeingang: USB 2.0
  • USB-Anschluss: USB-C
  • Unterstützte Audiokanäle: bis zu 8 Kanäle (7.1 Surround)
  • Audioauflösung: 16 Bit / 24 Bit
  • Unterstützte Abtastrate: 48 kHz
  • Digitalausgänge: 4 × I²S Stereo
  • I²S-Signale: DATA1–DATA4, BCLK, LRCLK, MCLK
  • Digitale Anschlüsse: JST-PH, 6-polig
  • Analogausgänge: 8 Kanäle, unsymmetrisch (Single-Ended)
  • Analoge Anschlüsse: 4 × 3,5-mm-Stereoklinke und 4 × JST-PH, 4-polig
  • Signal-Rausch-Abstand (SNR): typisch 105,3 dB bei 0 dB Verstärkung
  • Klirrfaktor (THD+N): typisch 0,007 %
  • Ausgangsrauschen: typisch 3,4 µVrms, A-bewertet
  • Kanalübersprechen: typisch -72 dB
  • Frequenzgang: 20 Hz – 20 kHz (±0,1 dB typisch)
  • Analoger Ausgangspegel: bis 1,0 Vrms, abhängig von der Verstärkungseinstellung
  • Einstellbare Verstärkung: -6 dB / 0 dB / +6 dB / +12 dB
  • Verstärkungseinstellung: 2 × vierpoliger DIP-Schalter
  • Betriebsspannung: 5 V DC
  • Zulässiger Spannungsbereich: 4,5–5,5 V DC
  • Empfohlene Stromversorgung: 5 V / 0,5 A
  • Typische Stromaufnahme im Betrieb: 110 mA
  • Typische Leistungsaufnahme im Betrieb: 0,60 W
  • Spannungsversorgung: USB-C oder externer JST-PH-Anschluss
  • Betriebstemperatur: -20 °C bis +65 °C
  • Abmessungen: 76,2 × 50,8 × 12,0 mm
  • Gewicht: ca. 60 g

Lieferumfang

1 × WONDOM AA-AB41173 UCM-D2A-SA9128 Mehrkanal-DAC-Modul, bestehend aus zwei verbundenen Platinen

4 × JST-PH-Anschlusskabel, 6-polig
